Класс стали 20ПС — конструкционная углеродистая качественная.

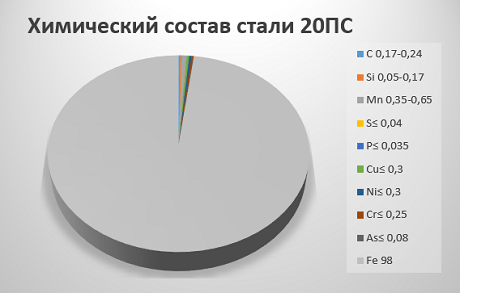

Твердость материала: HB 10 -1 = 163 МПа
Температура ковки, °С: начала 1280, конца 750. Охлаждение на воздухе
Температура критических точек: Ac1 = 735 , Ac3(Acm) = 850 , Ar3(Arcm) = 835 , Ar1 = 680
Свариваемость материала: без ограничений (кроме ХТО деталей). Способы сварки: РДС, АДС под флюсом и газовой защитой, КТС.
Флокеночувствительность: не чувствительна.
Склонность к отпускной хрупкости: не склонна.
Обрабатываемость резанием: в горячекатанном состоянии при HB 130 К υ тв. спл=1,7 и Кυ б.ст=1,6
Применение:
Без термообработки или после нормализации — патрубки, штуцера, вилки, болты, фланцы, корпуса аппаратов и другие детали из кипящей стали, работающие от —20 до 425 °С; после цементации и цианирования — детали, от которых требуется высокая твердость поверхности и невысокая прочность сердцевины (оси, крепежные детали, пальцы, звездочки и другие).
Российские аналоги стали 20ПС:
Зарубежные аналоги стали 20ПС:
