Класс стали 40ХФА — конструкционная легированная.

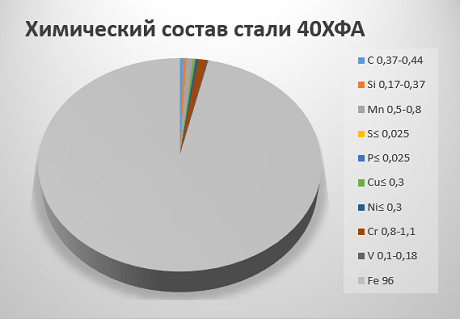

Удельный вес: 7810 кг/м3

Термообработка: Закалка и отпуск

Температура ковки, °С: начала 1250, конца 860-800. Сечения до 200 мм охлаждаются в мульде, 201-300 мм - с печью.

Твердость материала: HB 10 -1 = 241 МПа

Температура критических точек: Ac1 = 760 , Ac3(Acm) = 800 , Ar3(Arcm) = 725 , Ar1 = 680 , Mn = 218

Обрабатываемость резанием: после закалки и отпуска при HB ≤ 241,  К υ тв. спл=0,75, Кυ б.ст=0,65

Свариваемость материала: трудносвариваемая. Способы сварки: РДС - необходимы подогрев и последующая термообработка. КТС - необходима последующая термообработка.

Флокеночувствительность: чувствительна.

Склонность к отпускной хрупкости: склонна.

Сталь 40ХФА применение:

В улучшенном состоянии—шлицевые валы, штоки, установочные винты, траверсы, валы экскаваторов и другие детали, работающие при температуре до 400 °С; после закалки и низкого отпуска — червячные валы и другие детали повышенной износостойкости.

Российские аналоги стали 40ХФА:

40Х, 65Г, 50ХФА, 30Х3МФ

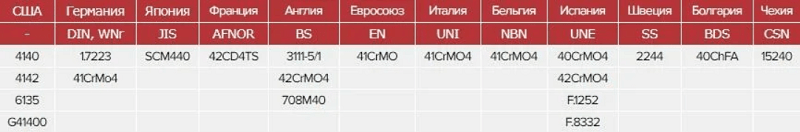

Зарубежные аналоги стали 40ХФА:
